首頁 > 產品中心 > 電量變送器SINEAX APLUS
  • 產品名稱 : 電量變送器SINEAX APLUS
  • 產品類型 : 多功能變送器,電量變送器,SINEAX APLUS
  • 發布日期 : 2020-11-13
  • 產品摘要 : 多功能變送器,電量變送器,SINEAX APLUS可用于測量,監控和分析電力系統,另外,它也可以方便集成到小控制系統和能量管理系統中
產品描述

多功能電量變送器產品簡介:

單設備系列--多種功能

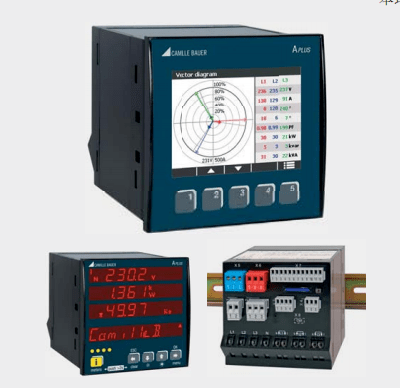

APLUS強大的平臺用于測量,監控和分析電力系統。產品關注高品質瑞士標準和極大化用戶利益。 通用的測量設備適用于三種主要版本:帶有TFT或LED顯示器或沒有顯示器頂帽式導軌安裝版本。設備能夠現場簡單集成到過程環境中。它提供廣泛的功能,通過可選組件進行更多擴展。 過程環境的連接可以通過通信接口實現功能,包括數字I/Os 或模擬輸出。

SINEAX APLUS電量變送器產品應用:

APLUS設計應用于電力分布系統,強力扭曲的工業環境和建筑自動化。標稱電壓達到690V能夠直連。 APLUS理想的設備可以用于用戶要求的測量任務,包括快速,精確和不敏感電力系統或負荷需求分析。另外,它也可以更換故障或極限監控設備,小控制系統和能量管理系統求和站。

監控單元

 ? 極限值通用分析

 ? 極限值組合

 ? 內部/外部狀態分析

系統狀態獲取

? 高更新率

準確和不間斷

用于電力系統分析

遠程控制和維護

? 遠程I/O

遠程數據獲取和參數化

本地/遠程操作轉換

通用進程I/O

? 狀態,脈沖和同步輸出

狀態和脈沖輸出

繼電器輸出

模擬輸出±20mA

能量管理

? 有功和無功儀表

負荷圖形,負荷曲線

曲線分析

系統負荷方差

外部儀表方差

開放通信

? 自由可定義過程圖片

通過RS485的Modbus/RUT

通過以太網的Modbus/TCP

現場過程總線達到12MBaud

數據顯示

? 測量和儀表

極限狀態

純文本告警

報警確認和重置

自由可配置顯示

監控操作資源

? 操作時間

服務間隔

過載情況持續時間

操作反饋

電能質量分析

? 和諧分析

可擴展無功功率分析

短期/長期負荷方差

電力系統不平衡

標稱情況監控

長期數據存儲

? 測量過程

干擾信息

事件/告警/系統事件

自動儀表讀數

多功能電量變送器

電量變送器測量系統

 APLUS 電量變送器能夠通過CB-Manager管理軟件適用于快速和簡單的測量任務。設備通用測量系統可以直接用于任何系統,從單相到4線不平衡網絡,不需要任何硬件改變。獨立的測量任務和外部影響總是相同的高性能。 可以在所有四個象限不間斷測量,并以優化方式適應系統監控。測量時間以及期望的系統負荷能夠參數化。設備能提供超過1000多個不同測量值,這些值可以分為以下幾組:

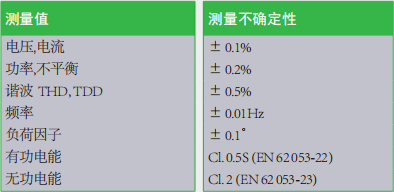

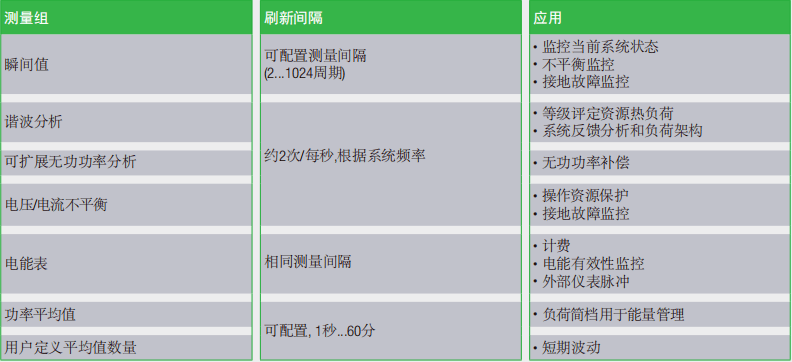

電量變送器測量值

電量變送器測量值

多功能電量變送器顯示

清晰和精確顯示測量數據

自由組成測量顯示器

告警處理

設備配置

極小/極大值重置

儀表內容重置

可自定義告警純文本顯示

偏好顯示和滾動模式

現有的顯示矩陣用戶也可以自由定義,并自行安裝測量。 用戶接口語言也可以自由選擇。

多功能電量變送器

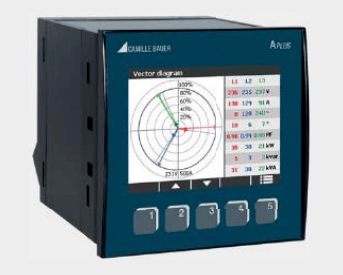

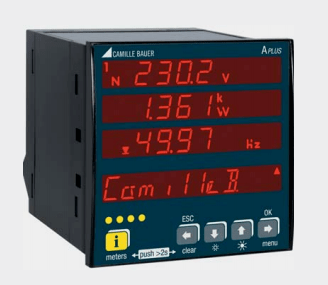

用戶可以選擇TFT或LED顯示用于現場數據可視化。TFT彩色顯示 器主要集中于現代化設計,圖形化分析和指定語言操作,而LED 顯示提供良好的可讀性,甚至是遠距離和幾乎所有角度。兩種 顯示都可以通過按鍵操作適用于工業應用領域。

如果需要正確接入兩種顯示器,用戶可以通過顯示和通信接口 激活安全系統進行定義。

伴隨預定義矩陣,用戶也可以使用減少或自定義測量安裝。 另外同時支持三種不同的操作模式。

多功能電量變送器

多功能電量變送器技術參數

輸入

標稱電流:                     可調1...5A

極大:                            7.5A(正弦曲線)

消耗:                            ≤ I2  x 0.01 Ω每相位

過載能力:                     連續10A

                                      100 A, 10 x 1 s, 100 s

通過羅氏線圈測量電流

測量范圍:                     0…3000A,自動設換范圍

標稱電壓:                     57.7…400 VLN , 100…693 VLL

極大:                            480 VLN , 832 VLL (正弦曲線)

消耗:                            ≤ U2  / 3 MΩ每相位

電阻抗:                        3 MΩ每相位

過載能力:                     480 VLN, 832 VLL 連續

                                       600 VLN,1040 VLL, 10 x 10 s, 間隔10 s

                                       800 VLN ,1386 VLL , 10 x 1 s, 間隔10 s

系統:                            單相

                                      分相(2相系統)

                                      3線,平衡負荷

                                      3線,不平衡負荷

                                      3線,不平衡負荷,阿倫連接

                                      4線,平衡負荷,4線,不平衡負荷

                                      4線,不平衡負荷,Open-Y

標稱頻率:                    45... 50 / 60 ...65 Hz

測量TRMS:                    達到63次諧波
