- 產品名稱 : 電流互感器SIRAX CT100/110系列
- 產品類型 : 電流互感器
- 發布日期 : 2020-05-27
- 產品摘要 : 線性電流互感器,套管式電流互感器,分裂式電流互感器,SIRAX CT系列測量精度高達0.2級，安全外殼，高阻燃防護，裝配簡單快捷，頂帽導軌安裝
產品描述

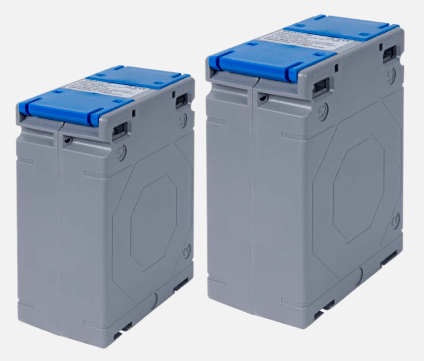

繞線電流互感器SIRAX CT100/110系列：
繞線電流互感器SIRAX CT100/110可將小的初級額定電流從1A轉換為5A或1A，可供測量系統使用，并可由測量系統用于隔離的電氣隔離二次額定電流。與插入式或電纜式轉換相比，繞組電流互感器有4個螺釘端子。初級電流和次級電流通過螺釘端子直接連接。
繞線電流互感器特別適用于無法再使用插入式或電纜轉換電流互感器的小電流。
繞線電流互感器SIRAX CT100/110系列主要特點:
簡單 ? 精確 ? 安全
? 初級和次級電流通過螺釘端子直接連接
? 安全外殼，高阻燃防護
? 通過可密封的蓋子操縱連接的操作
? 優化的外殼使環境得到保護
? 封閉的線圈體
? 測量精度高達0.2級
? 裝配簡單快捷
? 通過螺釘端子實現安全連接技術
? 不同的裝配選項，例如，可提供墻壁，電纜，母線或頂帽導軌安裝
? 免費維修
繞線電流互感器SIRAX CT100/110系列產品參數：
繞線電流傳感器類型 | SIRAX CT100 | SIRAX CT110 | ||
寬度/高度/深度 | 62 / 78 / 40 mm | 74 / 98 / 45 mm | ||
初級電流 I pr | 1 A … 30 A | 1 A … 60 A | ||
次級電流 I sr | 5 A 或 1 A | |||
精度等級 | 0.2 | 0.5 | 0.2 | 0.5 |
3 kV; 50 Hz; 1 min | ||||
標稱頻率 | 50 … 60 Hz | |||
額定絕緣電平 Um | 0.72 kV | |||
額定功率 Sr | 1.0 VA | 2.5 VA | 1.5 VA | 5 VA |
熱短路電流 Ith | 40 x IN | |||
動態短路電流 I dyn | 2.5 x Ith | |||
絕緣等級 | E (極大120 °C) | |||
儀器安全系數 FS | FS15 | FS10 | FS15 | FS10 |
外殼材料 | 聚碳酸酯 | |||
易燃性等級 | UL94 V-0, 自熄，不滴水，不含鹵素 | |||
環境溫度 | -20 °C … +45 °C | |||
接受標準 | IEC 61869-1; IEC 61869-2 | |||
變壓器類型 | SIRAX CT100 | SIRAX CT110 | ||
準確度等級 | 0.2 | 0.5 | 0.2 | 0.5 |
初級電流 | 額定功率/儀表安全系數（FS） | |||
1 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
2.5 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
5 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
7.5 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
10 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
15 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
20 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
25 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
30 A | 1 VA / FS15 | 2.5 VA / FS10 | 1.5 VA / FS15 | 5 VA / FS10 |
40 A | – | – | 1.5 VA / FS15 | 5 VA / FS10 |
50 A | – | – | 1.5 VA / FS15 | 5 VA / FS10 |
60 A | – | – | 1.5 VA / FS15 | 5 VA / FS10 |
