在交流電路中，由電源供給負載的電功率有兩種：一種是有功功率，一種是無功功率。

有功功率又叫平均功率，是保持設備正常運行所需的電功率，也就是將電能轉換為其他形式能量（機械能、光能、熱能）的電功率。比如：5.5千瓦的電動機就是將5.5千瓦的電能轉化為機械能，帶動水泵抽水或脫粒機脫粒；各種照明設備將電能轉換為光能，供人們生活和工作照明。有功功率的符號用P表示，單位瓦（W）、千瓦（kW）、兆瓦（MW）。

無功功率比較抽象，它是用于電路內電場與磁場的交換，并用來在電氣設備中建立和維持磁場的電功率。它不對外做功，而是轉變?yōu)槠渌问降哪芰俊７彩怯须姶啪€圈的電氣設備，要建立磁場就要消耗無功功率。比如40瓦的日光燈，除需40多瓦的有功功率來發光外，還需80乏作用的無功功率供鎮流器的線圈建立交變磁場用。由于它不對外做功，才被稱之為“無功”。無功功率的符號用Q表示，單位“乏”（Var）、“千乏”（kVar）。

無功功率絕不是無用功率，它的用處很大。電動機需要建立和維持螺旋磁場，使轉子轉動，從而帶動機械運動，電動機的轉子磁場就是靠從電源取得無功功率建立的。變壓器也同樣需要無功功率，才能使變壓器的一次線圈產生磁場，在二次線圈感應出電壓。因此，沒有無功功率，電動機就不會轉動，變壓器也不能變壓，交流接觸器不會吸合。

在正常情況下，用電設備不但要從電源取得有功功率，同時也要從電源取得無功功率。如果電網中無功功率供不應求，用電設備就沒有足夠的無功功率來建立正常的電磁場，那么，這些用電設備就不能維持在額定情況下工作，用電設備的端電壓就要下降，從而影響用電設備的正常運行。

無功功率對供用電產生一定的不良影響，主要表現在：

1.    降低發電機有功功率的輸出。

2.    降低輸變電設備的供電能力。

3.    造成線路電壓損失增大和電能損耗的增加。

4.    造成低功率因數運行和電壓下降，使電氣設備容量得不到充分發揮。

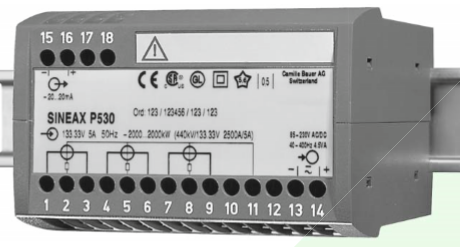

傳感器SINEAX P530/Q531將負載平衡或不平衡的單相交流或三相系統的有功或無功功率轉換為輸出信號與有功或無功功率的測量值成正比，并且是獨立于負載的直流電流或獨立于負載的直流電壓。傳感器滿足有關電磁兼容性、電磁兼容性、電磁兼容性和安全性的所有重要要求和規定（分別為IEC 1010和EN 61 010）。它是嚴格按照質量保證標準ISO 9001開發、制造和測試的。

接線方式：

測量輸入系統：
