發布時間：2022年11月02日                      作者：德國GMC-I高美測儀（上海電勵士）

用CAMILLE BAUER電量變送器測量差分電流

殘余電流斷路器也能檢測殘余電流，但當超過規定的差動電流值時，它們會關閉電源。這會導致不必要的，尤其是意外的系統故障。

DIN EN 62020/VDE 0663/IEC 62020

差分電流測量由IEC 62020標準（也稱為DIN EN 62020和VDE 0663）規定。本標準適用于額定電壓不超過440 V AC，額定電流值不超過125 A的建筑安裝和類似應用的差分電流監測器。

用CAMILLE BAUER電量變送器測量差分電流

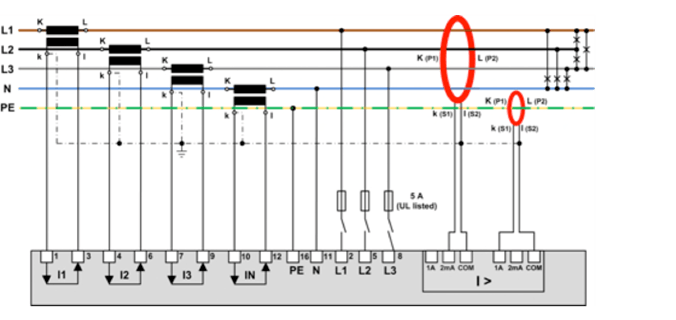

SINEAX AM/DM、LINAX PQ和CENTRAX CU產品電量變送器系列中包含的儀器可通過模塊檢測殘余電流。每個模塊有兩個通道，可在系統內監測交流殘余電流。每個通道可以用作差分電流輸入（測量范圍：2 mA，連接電纜的中斷監測）或直接測量接地導體電流（測量范圍為1 a）。通過合適的測量傳感器進行測量。該模塊可用于AM、CU、PQ和DM系列中的所有儀表，根據儀表的不同，最多可同時使用四個模塊。

SINEAX AM/DM、LINAX PQ和CENTRAX CU產品電量變送器系列可以為每個通道設置指定報警閾值和預警閾值。如果超出了報警閾值（或測量電纜中斷），則儀器的報警系統被激活，如果儀器帶有數據記錄器，則每個狀態變化也記錄在報警列表中，超出預警閾值的情況被輸入到事件列表中?？赏ㄟ^數字輸出或繼電器觸點進行指示。當前測量的殘余電流值可隨時在顯示器或儀表網站上查看，也可通過模擬輸出讀出或通過總線接口查詢。平均殘余電流值的記錄使得能夠在早期階段就能檢測逐漸劣化的系統。

鏈接：電量變送器通過測量差分電流實現系統安全
