發布時間：2022年11月01日                         作者：德國GMC-I高美測儀（上海電勵士）

電量變送器通過測量差分電流實現系統安全：

固定的電氣系統和操作設備中的絕緣故障會導致不必要的電流產生（殘余電流），這可能會導致短路、接地故障或裸露的導電部件短路。即使有適當?shù)囊?guī)劃，也不能完全排除殘余電流。根據DIN EN 62020（VDE 0663）標準，可通過包括殘余電流監測器在內的安全概念，在早期階段檢測查明可能導致設備故障和火災危險的此類不安全的殘余電流，并可消除絕緣故障。
電量變送器利用差動電流可以通過殘余電流互感器測量。測量的差分電流可以明確地分配給各個電路和各個消耗設備。這確保了系統的連續可用性。

因此，電量變送器持續監測殘余電流為用戶提供了許多優點：

· 減少故障和不必要的操作中斷

· 及早發現絕緣劣化

· 消除定期人工檢查

· 避免人身傷害和財產損失

· 防火

持續監控

通過對系統進行連續的殘余電流監測（RCM），可以盡早診斷出其絕緣質量的變化，并且可以消除這些變化。通過變壓器比較相導體和中性線電流，并顯示差異。
RCM基于基爾霍夫第一定律，即基爾霍夫電流定律或連接定律。該定律指出，在電氣系統的任何給定接點中，進入該接點的總電流與離開該接點的電流完全相等。如果由于漏電流流向地面而產生差異，則檢測并指示殘余電流。然后提示操作員采取行動。系統中產生差動電流（殘余電流）的常見原因包括有缺陷的部件，例如開關電源（LED照明、計算機、服務器系統、光伏整流器、快速充電站等）、電氣連接和電纜的絕緣不良、設備和生產設備的絕緣不良以及PEN連接不正確等。
該程序的最大優點是，不必為了進行測量而中斷保護導體，并且在殘余電流斷路器（RCCB）跳閘前能夠做出相應反應并通知用戶。

RCM在很長一段時間內記錄所有值，在超過某些閾值時提供通知，并在必要時生成警報，而不是讓RCCB關閉系統。增加的絕緣電阻值可以立即確定并消除。因此，可以長久避免計劃外的系統停機。

持續監測殘余電流的優點顯而易見。一方面，可以省略冗長的、定期的手動檢查，這些檢查只提供有關進行測量時的現狀的信息。另一方面，持續監測有助于防火，并對防止人身傷害和財產損失做出決定性作用。RCM的應用，通常也在能量測量和電能質量分析的背景下，可以在計算機中心、醫院、酒店和其他公共建筑（例如，購物中心、機場等）、工業設施、敏感生產系統、銀行等中找到，以避免所有可能發生的安全風險。

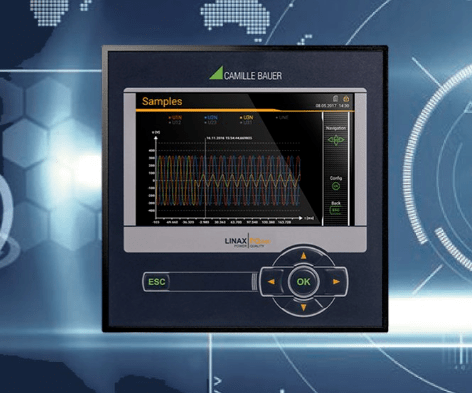

鏈接：用CAMILLE BAUER電量變送器測量差分電流
