瑞士 Camillebauer Metrawatt 工廠電量變送器之單功能電量變送器產品分類和特點：

德國GMC電量變送器：

電量變送器是一種將被測電量參數轉換成直流電流、直流電壓并隔離輸出模擬信號或數字信號的裝置，主要應用于電氣測量、自動控制以及監控調度，測量精度為 0.2 級。

以功能而言，德國GMC電量變送器可以劃分為單一功能變送器，如電流變送器、電壓變送器、功率變送器、 功率和相位角變送器；或者多功能可編程變送器，即單個變送器通過軟件可實現編程功能，同時測量多種參數并通過模擬或數字信號進行輸出，支持 Modbus、Ethernet、Profibus  等多種通信方式。

1.1 單功能電量變送器

該部分全部為導軌安裝方式，SINEAX 系列單功能電量變送器不帶顯示屏；SIRAX 系列帶顯示屏。 單功能變送器根據用戶的需求定制化生產。它們把強電信號轉換成比例的模擬直流輸出信號，因此適用于特殊的測量任務。

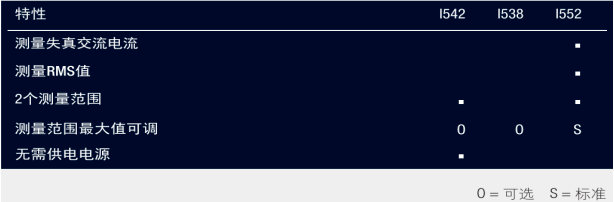

1.1.1 交流電流變送器

交流電流變送器根據應用場合有不同等級的產品，如果輸入電流幾近正弦波，相對于測量失真電流，可以選擇性價比更高的變送器，因?yàn)闇y(cè)量失真電流的 RMS 值要更復雜。

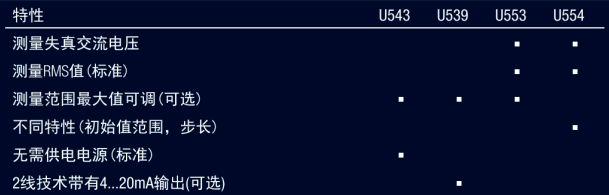

1.1.2 交流電壓變送器

交流電壓變送器按照應用可分為不同類型，按照正弦和失真輸入信號進行區分。

1.1.3 交流功率變送器

交流功率變送器包括：有功功率變送器（SINEAX P530）和無功功率變送器兩種（SINEAX Q531）。

交流功率變送器產品特點：

? 監控功率需求；

? 標稱電壓值達到 690V，標稱電流達到 6A；

? 適用于顯示、記錄、監測、控制；

? 可通過互感器連接或直連。

1.1.4 交流頻率變送器

交流頻率變送器是一款頻率、相位角或頻差的變送器。 頻率變送器（SINEAX F534），頻差（SINEAX F535），相位角（SINEAX G536）， 相角差（SINEAX F535）。

交流頻率變送器產品特點：

? 測定系統頻率穩定性；

? 適用于顯示、記錄、監測、控制。

1.1.5 帶顯示屏可編程單功能變送器（I、U、f、P）

可編程單功能變送器用于檢測電壓、電流或頻率。

SIRAX BT5100 電壓變送器； SIRAX BT5200 電流變送器； SIRAX BT5300 頻率變送器。

產品特點：

? 單相連接（電壓、電流或頻率）；

? 2 路可編程模擬輸出，支持直線或曲線，輸出范圍 0~20mA/4~20mA 或 0~10V；

? 使用按鈕或 CB-configurator 配置軟件實現現場編程；

? 按鈕操作簡單方便；

? 通過 LCD 液晶顯示展示清晰且可讀性好的測量數據；

? 通過集成 Modbus RTU 接口可以靈活通訊和遠程讀取數據；

? 符合德國工業標準，適用于軌道安裝；

? 精度 0.2 級。

1.1.6 SIRAX BT5400 功率變送器

SIRAX BT5400功率變送器適用于功率檢測。

SIRAX BT5400功率變送器產品特點：

? 連接類型：?jiǎn)蜗?、三?3 線平衡或不平衡負載或三相 4 線平衡或不平衡負載；

? 測量功率輸入；

? 標稱電壓達到 500V，標稱電流 1/5A；

? 2 通道可編程模擬輸出，支持直線或折線；

? 0~20mA/4~20mA 或 0~10V 或雙極范圍-20…0…+20mA 或-10…0…+10V；

? 通過按鈕或 CB-configurator 配置軟件進行快速現場編程；

? 按鈕操作簡單方便；

? 通過 LCD 液晶顯示器展示清晰且可讀性好的測量數據；

? 通過集成 Modbus RTU 接口可以靈活通訊和遠程讀取數據；

? 精度 0.2 級，測量相位角精度為 0.5 級。
