可編程多功能電量變送器SINEAX DM系列技術參數和應用：

SINEAX DM5S/DM5F多功能電量變送器可編程、高精度，用于同時獲取任何強電系統的多個測量值。

可編程多功能電量變送器SINEAX DM系列關鍵技術參數：

? 測量輸入：57.7~400V(Pn-N)resp100~693V（Ph-Ph）,1~5A，50/60Hz；

? 系統：?jiǎn)蜗啵?/4 線平衡/不平衡；

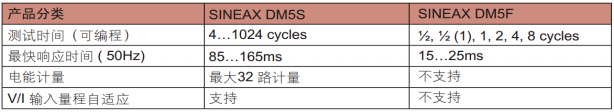

? 測量時間：4~1024 周波（DM5S），0.5~8 周波（DM5F）；

? 測量輸出：達到 4 個模擬輸出±20mA，響應時間 165ms（用于測量間隔 4 周期， 50Hz）；

? 精度：電壓、電流：±0.12%；功率：±0.2%；負載因素：±0.1 °；頻率：±0.01Hz；

? 有功能量：0.5 等級（EN62053-22）；無功能量：等級 2（EN62053-23）。

可編程多功能電量變送器SINEAX DM系列產品應用：

SINEAX DM5S 和 SINEAX DM5F 可編程多功能電量變送器為可自由編程的通用強電參數變送器，具有高精度等級，適用于工業及配電行業的在線監視及改造工程。

利用 CB-Manager 軟件，用戶可對產品進行不插電快速配置，以匹配現場信號測量需求。本系列產品還提供直流電流輸出信號和 Modbus 通信接口，用于傳輸測量參數。

該多功能電量變送器適用于四相線系統的各類電氣接線類型。包括測量平均時間和信號最大值在內的參數均可配置。電壓、電流、功率值、負載因素及頻率等瞬態值可按照規定間隔時間轉換為模擬輸出和總線數據。

DM5S 多功能電量變送器支持 32 路電能表，每一路電能表除基礎測量外可配置從 1 至 16 種不同的費率。費率通過 Modbus 設置。針對不同的計量需求，如測量單個工作日或單個產品批次所消耗的電能，電能計量的周期可以對應進行調整。DM5S 多功能電量變送器具備連續監測功能，并可自動調整計量參數的量程，故而具有很高的計量精度。
