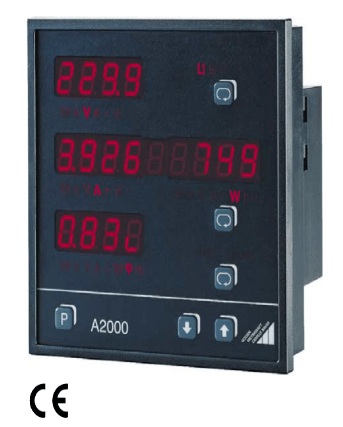

SINEAX A2000多功能電表：

SINEAX A2000多功能電表技術參數：

☆ M測量電流，電壓，有功，無功和視在功率，功率因數有功和無功電能，諧波失真和諧波

☆ 2個額外的測量輸入(可選)

☆ 對U和I的精度測量值誤差為0.25%。

☆ 根據模型，能夠與Profibus-DP、LONWORKS接口或RTU的RTU和其他協議進行通信。

☆ 前面板尺寸 :144 x144毫米

☆ 極小安裝深度小于60毫米

☆ 14毫米LED顯示屏，高對比度，清晰可辨

☆ 連續記錄選定的測量值以用于負荷曲線和統計目的( 可選)

☆ 干擾記錄功能，高速記錄事件和事件前的歷史記錄( 可選）

☆ 電隔離電流輸入

☆ 兩個限值觸點可根據需要分配給測量值

SINEAX A2000多功能電表產品應用：

該多功能電表測量?jī)x器用于對交流系統的分析，特別是在傳統的模擬測量?jī)x器中，分配系統不再滿足不斷增長的需求。這尤其適用于波失真和諧波對電流、電壓和功率的影響。作為進一步的應用范圍，該儀表還能夠消除同時使用傳統記錄器和故障指示器同時操作的測量?jī)x器的組合使用。在與電流和電壓轉換器相結合的情況下，該儀器執行了中低電壓系統所要的重要的測量。

模擬輸出、限制值和接口可用于測量值的監視和處理。如果使用集成內存的儀器版本，則在故障安全系統中同時記錄12個測量值的時間曲線。重要的測量值可以在很長一段時間內連續監測，也可以通過一個事件在指定的時間內觸發記錄。在事件招制記錄的情況下，也可以記錄以相同速度導致事件的前段。這為用戶提供了一個關于前歷史的全面概述，從而導致了一個錯誤。因此，該儀器比傳統的紙表記錄儀更能滿足故障記錄儀的功能。

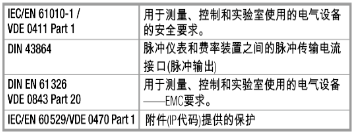

A2000多功能電表適用的法規和標準

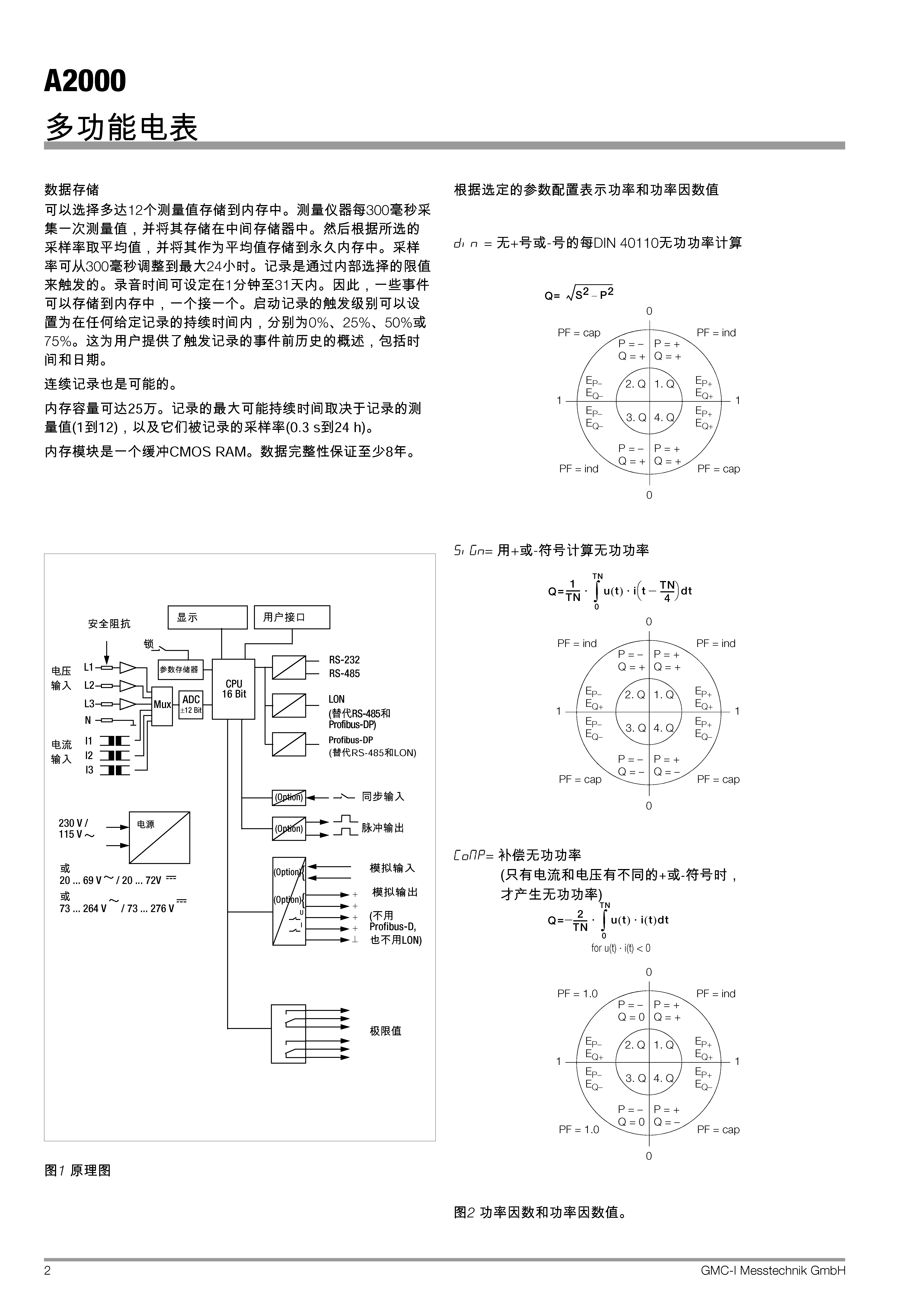

A2000多功能電表的功能和工作原理

該多功能電表測量?jī)x器獲得了三相電氣系統的星型連接電壓和電流的瞬時值。如果沒有可用的中性點，儀器會自動創建一個虛擬的中性點。測量值被記錄的速度取決于相應的行頻率。每一段時間內，每一項被確認的價值被更新32次，這就使得測量信號的獲得可以達到15次諧波。

在這些值被存儲到內存后，分析和計算諸如delta和星相連接的電流和電壓開始，以及功率、功率因數、能量、諧波失真和說波的參數的確定。數值按照DIN 40110第1和第2部分計算。

所有計算值均可用于顯示、串行接口、模擬輸出和限值監控系統。

數據存儲可以選擇多達12個測量值存儲到內存中。測量?jī)x器每300毫秒采集一次測量值，并將其存儲在中間存儲器中。然后根據所選的采樣率取平均值，并將其作為平均值存儲到一直在內存中。采樣率可從300毫秒調整到極大24小時。記錄是通過內部選擇的限值來觸發的。錄音時間可設定在1分鐘至31天內。因此，一些事件可以存儲到內存中，一個接一個。啟動記錄的觸發級別可以設置為在任何給定記錄的持續時間內，分別為0%、25%、50%或75%。這為用戶提供了觸發記錄的事件前歷史的概述，包括時間和日期。

連續記錄也是可能的。

內存容量可達25萬。記錄的極大可能持續時間取決于記錄的測量值(1到12)，以及它們被記錄的采樣率(0.3 s到24 h)。

內存模塊是一個緩沖CMOS RAM。數據完整性保證至少8年。
