電量變送器是什么？

電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率、功率因數等信號）轉換成直流電流、直流電壓并隔離輸出模擬信號或數字信號的裝置。新型變送器國際標準輸出的模擬信號電流值為4～20mA兩線制的環路在發送數據以及控制那些易于以這一標準接受指令的某些執行器的過程中有廣泛的應用。

電量變送器功能作用擴展：

1、可編程顯示功能，根據倍率和量程可以顯示一次側實測數據，如一次側電流/電壓/功率等，具有倍率可調，量程可調，精度高。可直接當高精度電側儀表使用。

2、RS485接口，采用MODBUS-RTU協議，IEE-574國際標準四字節浮點數傳輸可與PC連接，485總線上可以同時接247只電量變送器進行遙測， 遙控，遙信，遙調等“四遙”功能。通過該接口，可接入PLC設備、各類現場總線控制等裝置。

多功能電量變送器的優點：

1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，傳輸線可用非常便宜的更細的雙絞線導線；

2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因為干擾源引起的電流極小，一般利用雙絞線就能抵抗降低干擾；

3、電容性干擾會導致接收器電阻有關誤差，對于4～20mA兩線制環路，接收器電阻通常為250Ω（取樣Uout=1～5V）這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠；

4、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異；5、將4mA用于零電平，使判斷開路或傳感器損壞（0mA狀態）十分方便。

6, 在兩線輸出口容易增設防浪涌和防雷器件,有利于安全防雷防爆。

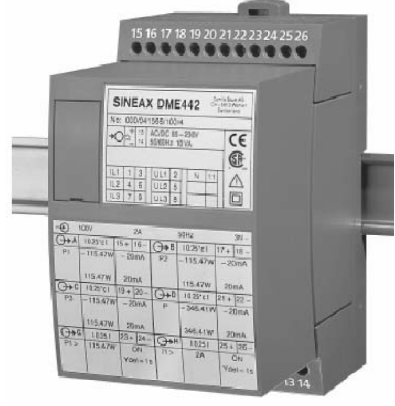

SINEAX-DME 4系列多功能電量變送器同時測量電力系統的多個變量，并對其進行處理以產生2個或4個模擬輸出信號；2個或4個數字輸出可用于信號限制或能量計量。對于兩個極限輸出，可以邏輯組合多達三個測量值。多功能電量變送器還配備有一個RS232串行接口，可以將帶有相應軟件的PC連接到該接口上，以便編程、訪問和執行有用的輔助功能。通常的連接方式、被測變量的類型、它們的額定值、每個輸出的傳輸特性等是必須編程的主要參數。輔助功能包括電力系統檢查、在PC顯示器上可變顯示測量值的裝置、用于測試目的的輸出模擬和打印銘牌的設備。傳感器符合有關電磁兼容性（EMC）和安全性的所有基本要求和規定（分別為IEC 1010。EN 61 010）。它是嚴格按照質量保證進行開發、制造和測試的標準ISO 9001。
