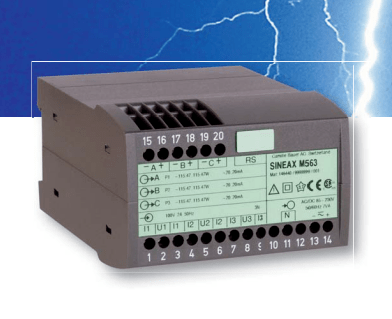

SINEAX M560可編程多功能電量變送器系列

SINEAX M560可編程多功能電量變送器主要特點：

? 適用于所有類型的電源系統中的直 接應用，無需硬件改變

? 任意選擇的測量變量可達 3 個模擬 量電流或電壓輸出

? 同一設備中的額定輸入值為 1…6 A 和 100…693 V（相間）

? 0.2％（U，I）或其他所有變量的 0.5％ 的高精度

?   EMC 能力遠遠超出法律規定的限制

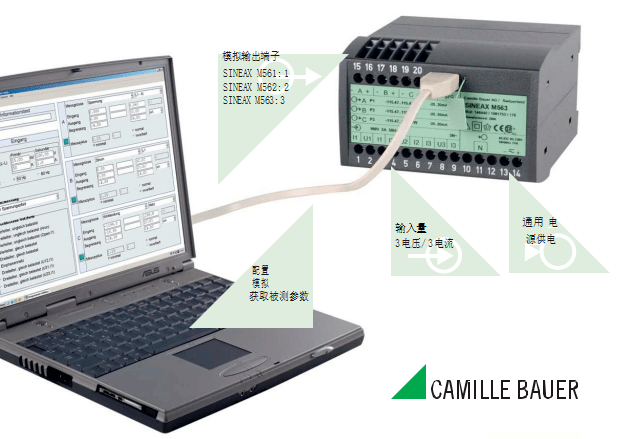

? 具有密碼保護的 32 位 Windows 軟件，用于被測量和記錄，配 置和模擬

? 寬頻電源供電

SINEAX M560可編程多功能電量變送器產品應用：

SINEAX M560 系列傳感器專門設計用于配電網 絡或工業設施中的測量。任何測量的變量都可 以通過可達 3 個電隔離的雙極性模擬輸出顯 示，并用于現場顯示或連接至更高等級的系統

（例如 PLC）。特別感興趣的領域可以 放大 后還可以完全抑制初始范圍或之后范圍。基本 精度為 0.2％（U，I）或所有其他變量為 0.5％。

現有設備的現代化改造是儀器的主要應用領 域之一，在這些領域中，變送器的通用特性 特別重要，因為對于老舊的配電系統，

抵御外部干擾不力的情況經常是一個難題。 由干擾引起的儀器負載以及由于布線不充分 而放大的負載可能會遠遠超出標準極限。為 了確保儀器在極端外部條件下（例如閃電） 也進行了可靠的工作，因此對線路進行了廣 泛的重新設計?？梢源蟠筇岣邇x器對 EMC 影 響的抵抗力，從而使它們現在可以滿足更高 的要求，并且其范圍遠遠超出法律規定的限 制。

SINEAX M560可編程多功能電量變送器法規和標準：

安全 IEC/EN    61010

EMC 基本標準             IEC/EN 61000-6-4

交流傳感器                  EN 60688

輸入信號

電壓 電流                     57…400V（Ph–N）或100…693 V（Ph–Ph）1…6 A

額定頻率                      50/60 Hz

網絡類型                      單相 3/4 線 負載均衡或不對稱的系統
