隔離信號放大器(隔離信號運放)用于對現場儀表的各類信號調理，隔離，并轉換成計算機，DCS，PLC等能接受的標準信號或用戶指定的特殊信號。使信號在不等電勢的兩點進行傳送時，避免回路電流的干擾，確保信號的準確性。
    隔離是指電氣上的隔離,讓信號通過其他渠道進行傳輸,避免電氣上的直接相連。隔離放大的基本要求是保證信號不失真,并具有較高的隔離電壓和一定的頻率范圍。常用的隔離方式有變壓器耦合、光電耦合和電容耦合。
    特點：信號隔離放大器是一種磁電隔離的混合集成電路，內部通過一級電磁、調制或光電耦合，將現場各種形式的模擬信號轉換成標準統一的信號，隔離的主要作用是為了工業安全。信號隔離放大器IC內部在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。與光電隔離的產品相比，抗EMC（電磁干擾）能力較差，特殊使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到5000VDC絕緣電壓。免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。

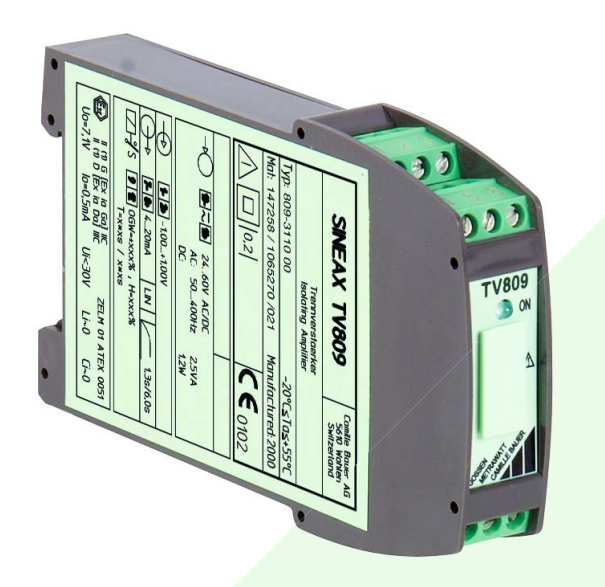

    隔離放大器SINEAXTV809（圖1）的目的是將輸入和輸出信號分別電絕緣至放大和/或改變信號電平或類型（電流或電壓）輸入信號的。測量變量和測量范圍用借助于PC機、編程電纜和軟件。指定測量變量數據，如模擬輸出信號、傳輸特性和與報警功能組合的各種功能也可以編程。隔離放大器滿足所有重要要求電磁兼容條例安全（EN61010-1）。它是開發、制造和嚴格按照質量保證標準進行檢測ISO9001/EN29001標準。防爆“本質安全”IIC和[ExiaDa]IIIC版本完善了SINEAXTV809系列。
    特色/優點：
    1.測量輸入（電流、電壓、量程）、測量輸出（電流、電壓、輸出范圍）和繼電器功能編程使用PC/簡化項目規劃和工程設計，交付時間短，低庫存水平
    2.輸入電壓高達1000V
    3.響應時間短
    4.可編程輸入濾波器
    5.任何轉換因子，也包括信號反轉
    6.使輸入信號線性化的可能性
    7.通過PC對輸出進行在線測量詢問和控制
    8.內置報警繼電器（可選）
    9.寬直流、交流電源組公差/通用
    10.提供“本質安全”型保護【ExiaGa】IIC
