發布時間：2022年07月15日                作者：德國GMC-I高美測儀（上海電勵士）

電能質量分析儀代替故障分析詳解！

行業內的電網質量標準通過使用來自需求標準行為的統計偏差進行定義。

但是當監控電能質量是這樣一個狀態，如果使用操作資源將在現實存在情況下無干擾運行的狀態下，什么才是真正需要的呢？

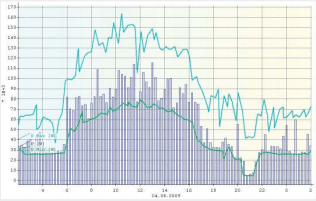

因此，APLUS電能質量分析儀設備不僅可以完成統計工作，還可以檢查現實環境，為了允許實現一個相應的免疫分析。幾乎所有電能質量的重要方面能夠調查和解釋。 系統負荷的變化帶有時間戳的最小/最大值適用于瞬時值和平均值。它們可以指示系統參數變化的帶寬。 使用極端值數據記錄器，也可以獲取帶有時間間隔的短期變化。例如，在一個負荷概要記錄的地方，也可以顯示平均功率以及最高和最低短期需求。

系統不平衡分析

系統不平衡不僅發生在單相負荷情況下，也經常作為電網干擾信號，例如，隔離故障，相位故障或接地漏電。三相負荷通常對提供不平衡的操作電壓非常敏感。這將導致較短的使用壽命甚至損壞。 因此，不平衡監控不僅幫助節約維修成本，也可以延長使用產品設備的無干擾操作時間。

諧波帶來的額外負荷諧波來源于電網的非線性負荷--自制的污染大部分時間。它們會引起操作資源或電纜額外的熱應力，并干擾敏感負荷的操作。 顯示電流諧波內容作為總需求干擾，短暫TDD。

這個值是按照比例縮小的額定電流對額定功率的比值。只有這樣，它對連接設備的影響才能夠被正確的評估。在工業電網中，諧波圖形經常允許用于很好的確定哪種類型的負荷連接到了系統中。

提示:電能質量分析儀諧波分析的準確性很大程度上取決于電流和電壓互感器的質量,因為諧波通常是嚴重扭曲的。這是有效的:諧波的頻率越高,阻尼就越高。

極限值違反重要參數，例如不平衡，應該不斷地檢查用于保護重要操作資源，通過在更好的時間將它們從電網分離。 有了數據記錄器，違反極限值的發生時間可以被記錄下來。

基本和失真無功功率無功功率可以分為基本無功功率和失真無功功率。僅有基本無功功率可以通過使用經典電容方法補償。失真無功功率來 源于諧波電流，可以通過電感器或無源諧波調節器進行控制。 整流器,換流器和頻率轉換器僅是幾個產生失真無功功率的例子。但通常只在工業電網,它可能代表一個真正的問題。
