發布時間：2022年4月26日              作者：德國GMC-I高美測儀（上海電勵士）

電能質量分析儀在煙草行業應用案例

案例任務目的（簡介概述）

煙草行業作為連續生產型企業，對電網電能質量的要求很高，卷煙廠生產過程中設備不允許意外停機，但一些不確定因素會影響供電系統，引起電壓波動（驟升、驟降、短時中斷），導致生產線上敏感設備停機，并引起更大范圍的連鎖停機，會造成巨大的經濟損失，甚至責任事故。據統計，大多數意外停機是由電壓波動引起的。

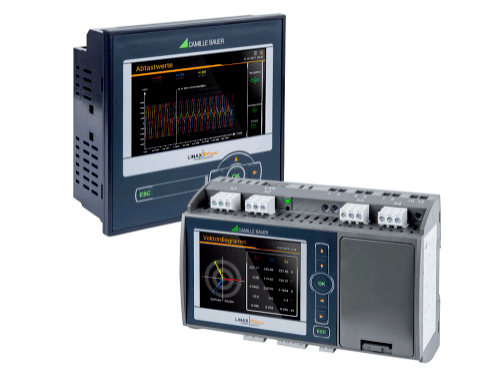

SINEAX AM3000電能質量分析儀安裝于全廠進線及重要回路的電氣進線柜，除了監測電能數據外，主要用于監測和記錄電壓事件（驟升、驟降和中斷）。

電壓波動一般是指供電系統由于雷擊、對地或相間閃絡、短路故障重合閘、大型設備啟動等原因造成供電參數暫時跌落或者消失，而在很短的時間（一般數秒）內供電參數又恢復正常的現象。有關電壓驟降的國際標準中，主要為IEC相關標準的定義，對電壓驟降的定義與規范大致上差異不大，均定義電壓驟降至基頻有效值的10~90%范圍，持續時間0.5周波至30秒內，均屬于電壓驟降的定義范圍。

在應用AM3000電能質量分析儀前，卷煙廠僅僅是通過人員點檢的方式對廠內電氣柜進行巡檢并記錄，對于意外停機事件，無法鑒別是電壓波動還是電氣元件損傷造成的停機，一方面對生產造成了直接損失，另一方面對電氣維護人員也造成很大的困擾，無法快速有依據地判斷停機原因，也就無法做出針對性的措施。

解決方案

為了解決生產過程中用電電能質量監測的缺失，云煙集團對在用的電氣柜進行了改造，使用了配置了數據記錄的功能SINEAX AM3000電能質量監測設備，由經銷商中標后在現場進行小規模改造并安裝。

AM3000除了可以高精度、高可靠性的監測一般電氣參數，還可以直觀顯示用電的電能質量情況。重要的是，通過安裝AM3000可以實現對電壓驟升、驟降和中斷進行有效監測和記錄，當電壓波動事件發生后，通過自帶的顯示面板或者通過Web登陸，可以讀取“事件”的發生事件、持續時間，事件過程中的電壓電流RMS值趨勢圖和三相波形圖。

電能質量分析儀應用成功因素：

1、我司產品的高品質與高可靠性，贏得了客戶的信任。

2、尋找到了強有力的合作經銷商。

3、高美測儀AM3000電能質量分析儀標準尺寸與簡易可行的安裝方式，有利于改造現場的低工作量。

4、有效的銷售渠道管理。

帶給客戶的好處：

通過使用SINEAX AM3000電能質量分析儀，用戶巡檢時通過自帶面板可以直觀查看各項電氣參數和電能質量情況，并且當電壓波動發生后，可以第一時間查閱到電壓波動發生的時間和幅度，結合生產情況做出判斷后，有依據的上報更高管理層進行決策。通過長期有效的監測，最終可以有針對性的進行有效的電能質量治理，避免有效或過度的治理改造。
