一、頻率變送器的作用

頻率變送器用于將系統頻率轉換為成比例DC信號。

頻率是電力系統和配電系統重要的控制變量。系統頻率的變化尤其是發生在系統過載或欠載情況下，這些變化必須立刻識別并及時采取措施。頻率波動對連接設備的性能影響很大。然而，可以在驅動工程中利用頻率變化來改進啟動和速度特性，例如，在變頻器中將頻率作為一個控制變量，通過相電壓或通過轉換器線電壓測量頻率。頻率變送器也適用于基波占主導地位的失真電壓，輸出與測量頻率成比例的直流信號。

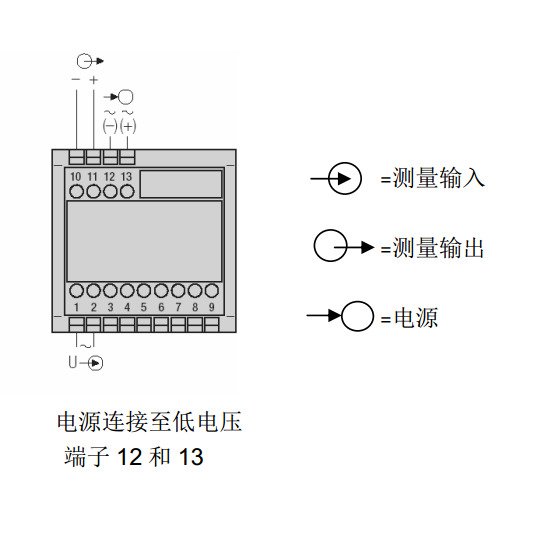

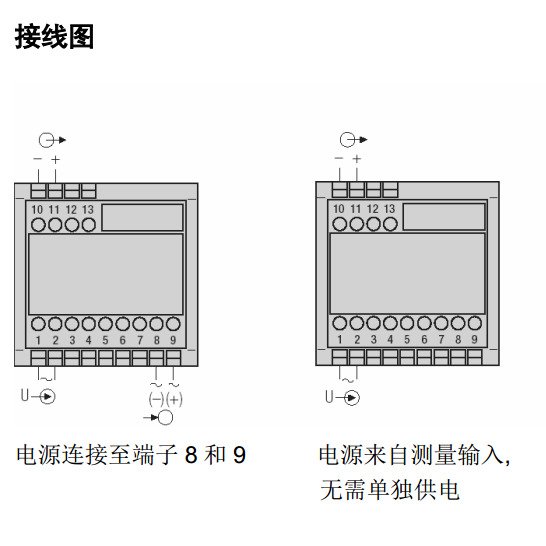

二、頻率變送器接線圖

頻率變送器根據供電類型分為兩種，一種是有獨立供電，一種供電電源來自測量信號。接線需要根據現場實際測量的負載情況進行接線。如果測量的是單相系統，那么就接入一路電壓和一路電流。如果是三相系統，還需要根據具體情況接線，可分為：三相三線平衡系統、三相三線不平衡系統、三相四線平衡系統、三相四線不平衡系統等主要幾種接線方式
