交互式單線圖（SLD）介紹：

電氣單線圖怎么看

對于基礎設施的可視化，所謂的“交互式單線圖”（SLD）是一個極好的工具。為此，建議使用SmartCollect SC2交互式單線圖中的各種選項：

實際基礎設施概述

“我想創造工廠的透明度”這就是為什么公司通常對可視化感興趣的原因。挑戰通常是以基本的方式呈現系統。

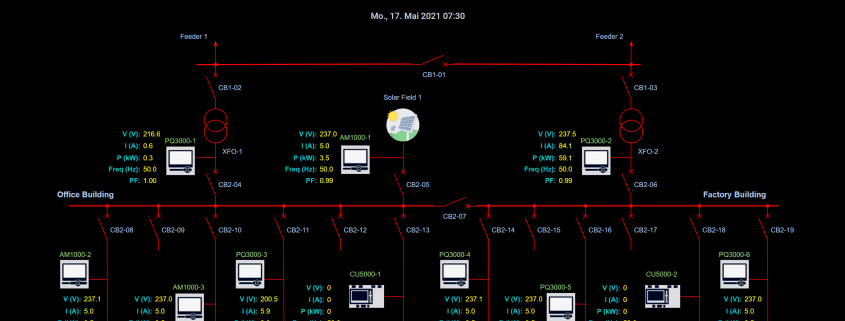

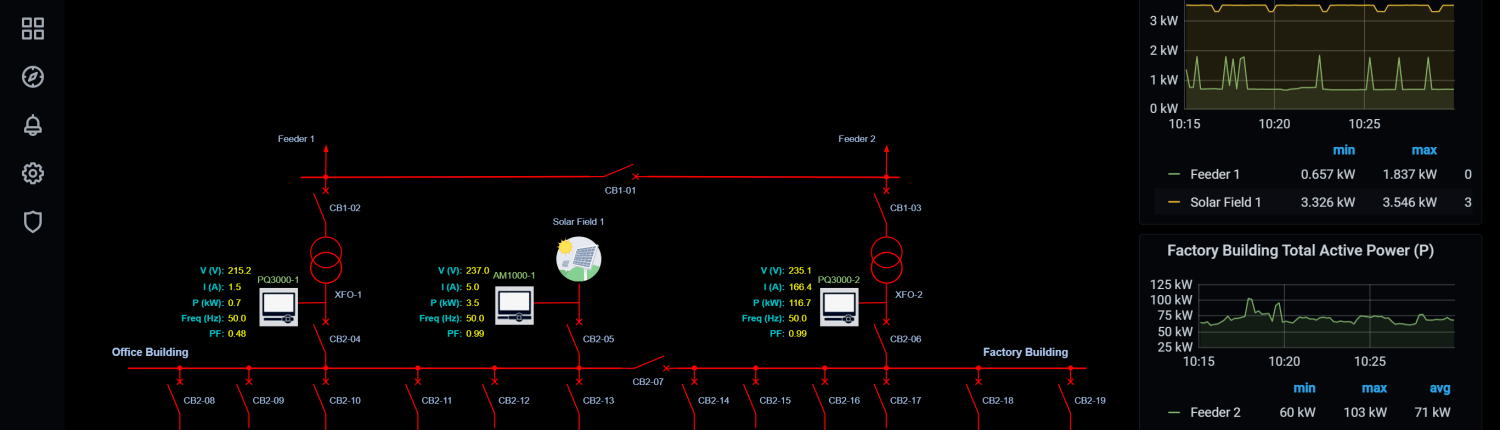

交互式單線圖，額外顯示性能數據、電能質量事件和警報

單個系統部件的名稱

多年來，您會注意到基礎設施已經發生了變化。更換舊設備、添加新設備、更改名稱等。然而，整個文檔并沒有適應這些變化。通過這種方式，您可以在SmartCollect SC2的系統單線圖中獲取系統動態，并顯示它們始終處于更新?tīng)顟B(tài)。開關裝置、繼電器、保險絲、測量對象、測量點、耗電元件、饋線等直觀可見。

顯示相關測量值

電氣單線圖怎么看

在這里，重要的是要記住：“少就是多”。僅顯示與此視圖相關的基本值（例如I、U、PF、P）。太多的值會影響概覽，且不利于觀察人員觀察。此外，由于數據量大，軟件的性能受到影響。最后的結果便是，很多的數據對使用者沒什么用處。

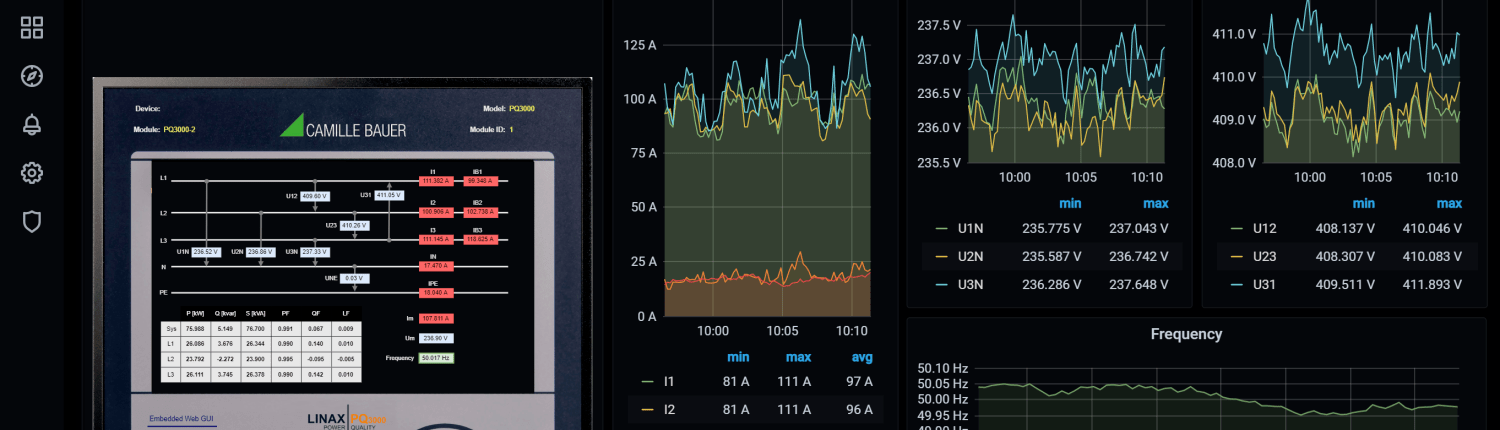

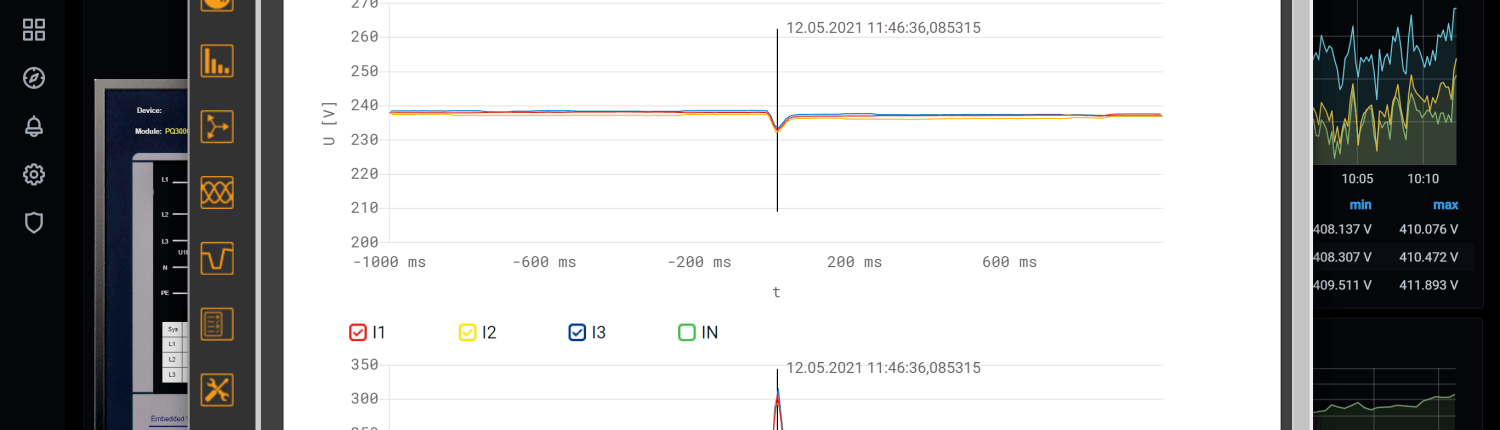

測量點的交互式調用

要更深入地查看甚至分析各個測量點，可以單擊以更深入地查看測量點。
